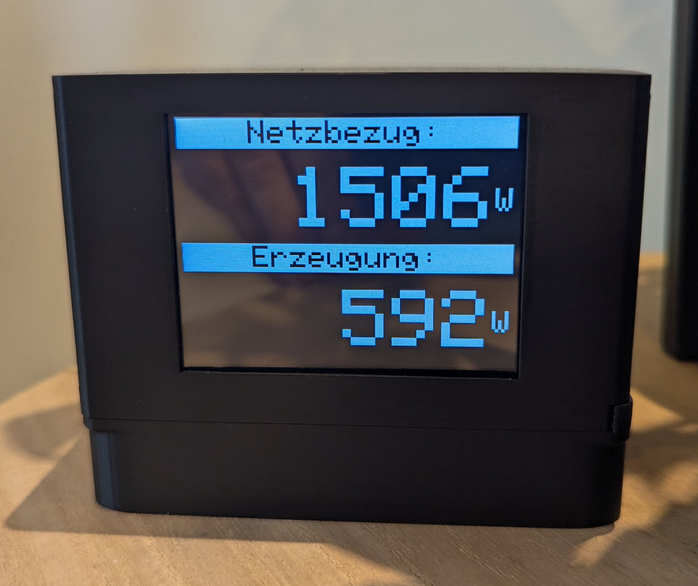

ESP8266 LCD Energymeter

Ein Projekt zur Visualisierung von Energiedaten von Tasmota-Messgeräten mit einem ESP8266 und einem ST7735/ILI9341 2,8' TFT Display.
Das Script fragt periodisch zwei Tasmota-Geräte nach ihrer gemessenen Leistung und zeigt diese auf dem Display an.
Ein einfacher Energie-Monitor.

Funktionen

• Anzeige des Netzbezugs (gemessen am Stromzähler)

• Anzeige der Erzeugung (gemessen am Balkonkraftwerk)

• Touchbedienung zum Ändern der der Anzeigemodi

  Touch auf Netzbezug

  Touch	Positiver Wert	Negativer Wert	Hinweis
  1x Touch	Rot	Grün
  2x Touch	Weiß	Weiß
  3x Touch	Weiß	Grün	Default nach Neustart

  Touch auf Erzeugung

  Touch	Positiver Wert	Negativer Wert	Hinweis
  1x Touch	Gelb	Rot
  2x Touch	Grün	Rot
  3x Touch	Weiß	Rot	Default nach Neustart

Konfiguration

Passe die settings.h auf deine Bedürfnisse an

// ######################## WLAN-Daten ########################

const char* hostname = "ESP8266_Energiemeter";

const char* ssidList[] = {
  "SSID_1",     // Netzwerk 1
  "SSID_2",     // Netzwerk 2
  "SSID_3"      // Netzwerk 3
  // Weitere SSID hier hinzufügen
};

const char* passwordList[] = {
  "Passwort_1",  // Passwort für SSID 1
  "Passwort_2",  // Passwort für SSID 2
  "Passwort_3"   // Passwort für SSID 3
  // Weitere Passwörter hier hinzufügen
};

// ################## Tasmota Einstellungen ###################

// ===================== Energiemessung =======================


// Zwischenstecker am Balkonkraftwerk
String tasmota_plug_ip = "192.168.178.237";
String tasmota_plug_json_prefix_power = "Power";

// SmartMeterReader
String tasmota_smr_ip = "192.168.178.236";
String tasmota_smr_json_prefix_power = "Power";


// ################# Allgemeine Einstellungen #################

// Aktualisierungsrate im Bildschirm aktuelle Leistung (in Millisekunden)
unsigned long refreshrate_power = 3000;

// Aktualisierungsrate in den Bildschirmen der Verbrauchsdaten (in Millisekunden)
unsigned long refreshrate_consumption = 15000;


// ############################################################

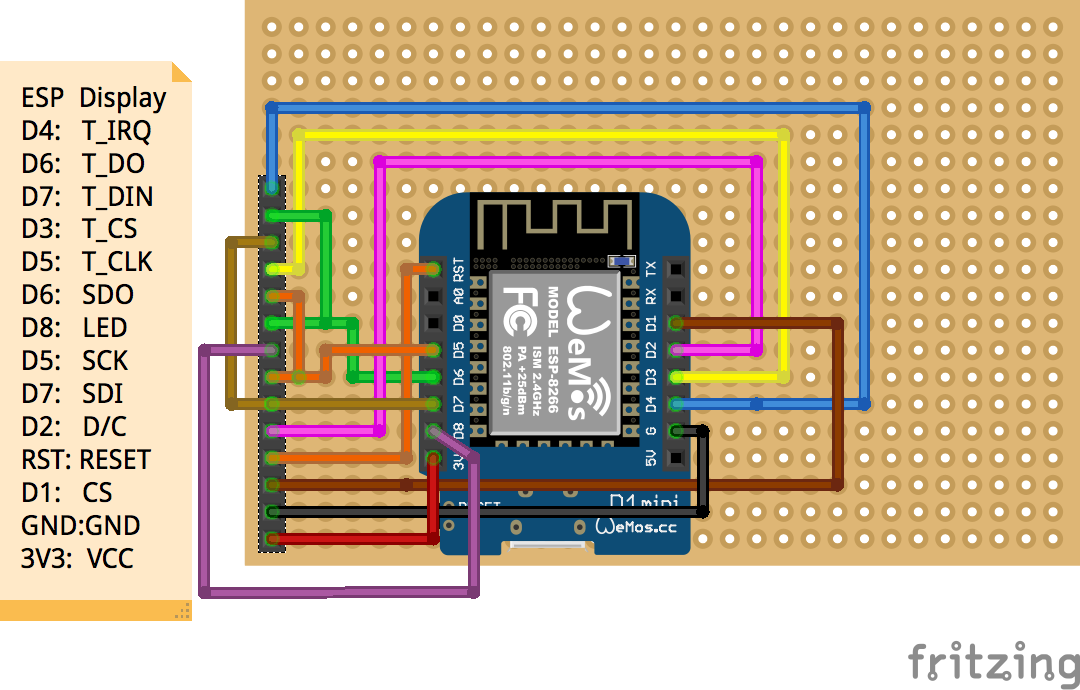

Verdrahtung

die Hintergrundbeleuchtung (LEDA) braucht einen 100 Ω Widerstand als Strombegrenzer! 3,3 V → Widerstand (100 Ω) → LEDA (Anode des Backlight) → GND (Katode des Backlight)
