ESP8266 LCD Energymeter

Ein Projekt zur Visualisierung von Energiedaten von Tasmota-Messgeräten mit einem ESP8266 und einem 1602 LCD.
Das Script fragt periodisch zwei Tasmota-Geräte nach ihrer gemessenen Leistung und zeigt diese auf dem Display an.
Ein einfacher Energie-Monitor.

Funktionen

• Taster zum Ändern der der Anzeigemodi

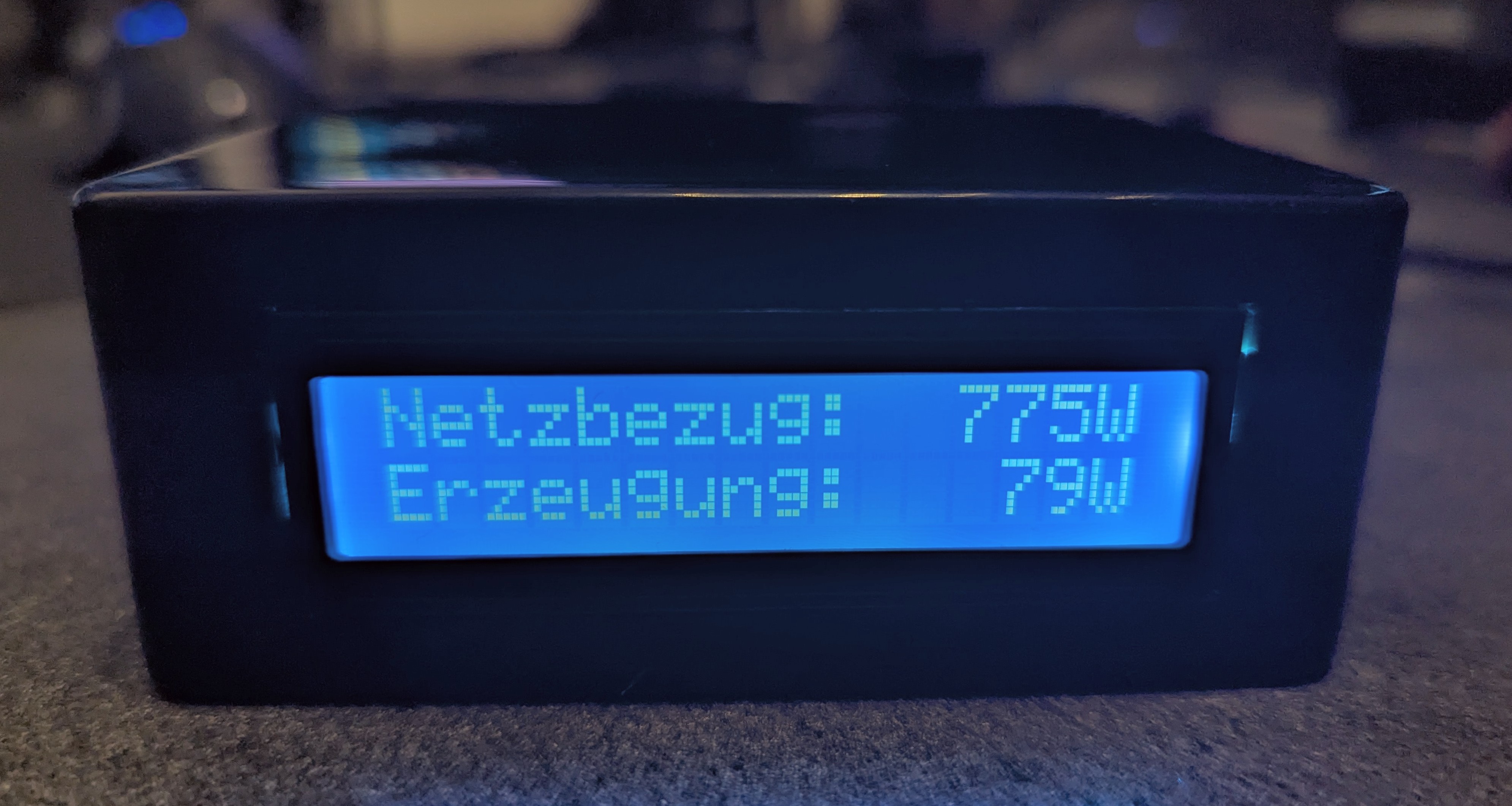

• Anzeige des Netzbezugs (gemessen am Stromzähler)

• Anzeige der Erzeugung (gemessen am Balkonkraftwerk)

• Anzeige von 1.8.0 (gemessen am Stromzähler)

• Anzeige von 1.8.1 (gemessen am Stromzähler)

• Anzeige von 1.8.2 (gemessen am Stromzähler)

• Anzeige von 2.8.0 (gemessen am Stromzähler)

Konfiguration

Passe die settings.h auf deine Bedürfnisse an

// ######################## WLAN-Daten ########################

const char* hostname = "ESP8266_Energiemeter";

const char* ssidList[] = {
  "SSID_1",     // Netzwerk 1
  "SSID_2",     // Netzwerk 2
  "SSID_3"      // Netzwerk 3
  // Weitere SSID hier hinzufügen
};

const char* passwordList[] = {
  "Passwort_1",  // Passwort für SSID 1
  "Passwort_2",  // Passwort für SSID 2
  "Passwort_3"   // Passwort für SSID 3
  // Weitere Passwörter hier hinzufügen
};

// ################## Tasmota Einstellungen ###################

// ===================== Energiemessung =======================


// Zwischenstecker am Balkonkraftwerk
String tasmota_plug_ip = "192.168.178.237";
String tasmota_plug_json_prefix_power = "Power";

// SmartMeterReader
String tasmota_smr_ip = "192.168.178.236";
String tasmota_smr_json_prefix_power = "Power";


// ================== Register-Einstellungen ==================

// ------------- 1.8.0 -------------
// Überschrift im Display, wenn das 1.8.0 Register angezeigt wird (LCD Display Zeile 1)
String tasmota_smr_json_prefix_1_8_0_lcd_text = "1.8.0 (HT+NT):";
// Tasmota Script JSON Prefix für das 1.8.0 Register (Wert in Zeile 2)
String tasmota_smr_json_prefix_1_8_0 = "E_in_180";

// ------------- 1.8.1 -------------
// Überschrift im Display, wenn das 1.8.1 Register angezeigt wird (LCD Display Zeile 1)
String tasmota_smr_json_prefix_1_8_1_lcd_text = "1.8.1 (HT):";
// Tasmota Script JSON Prefix für das 1.8.1 Register (Wert in Zeile 2)
String tasmota_smr_json_prefix_1_8_1 = "E_in_181";

// ------------- 1.8.2 -------------
// Überschrift im Display, wenn das 1.8.2 Register angezeigt wird (LCD Display Zeile 1)
String tasmota_smr_json_prefix_1_8_2_lcd_text = "1.8.2 (NT):";
// Tasmota Script JSON Prefix für das 1.8.2 Register (Wert in Zeile 2)
String tasmota_smr_json_prefix_1_8_2 = "E_in_182";

// ------------- 2.8.0 -------------

// Überschrift im Display, wenn das 2.8.0 Register angezeigt wird (LCD Display Zeile 1)
String tasmota_smr_json_prefix_2_8_0_lcd_text = "2.8.0 (Einsp.):";
// Tasmota Script JSON Prefix für das 2.8.0 Register (Wert in Zeile 2)
String tasmota_smr_json_prefix_2_8_0 = "E_out_280";


// ------- Nachkommastellen --------
// Anzahl Nachkommastellen bei den ausgelesenen Tasmota Werten
// -1 = Alle / 0 = Keine / 2 = 2 Nachkommastellen
int tasmota_decimalplaces = 2;


// ################# Allgemeine Einstellungen #################

// Aktualisierungsrate im Bildschirm aktuelle Leistung (in Millisekunden)
unsigned long refreshrate_power = 3000;

// Aktualisierungsrate in den Bildschirmen der Verbrauchsdaten (in Millisekunden)
unsigned long refreshrate_consumption = 15000;


// ############################################################

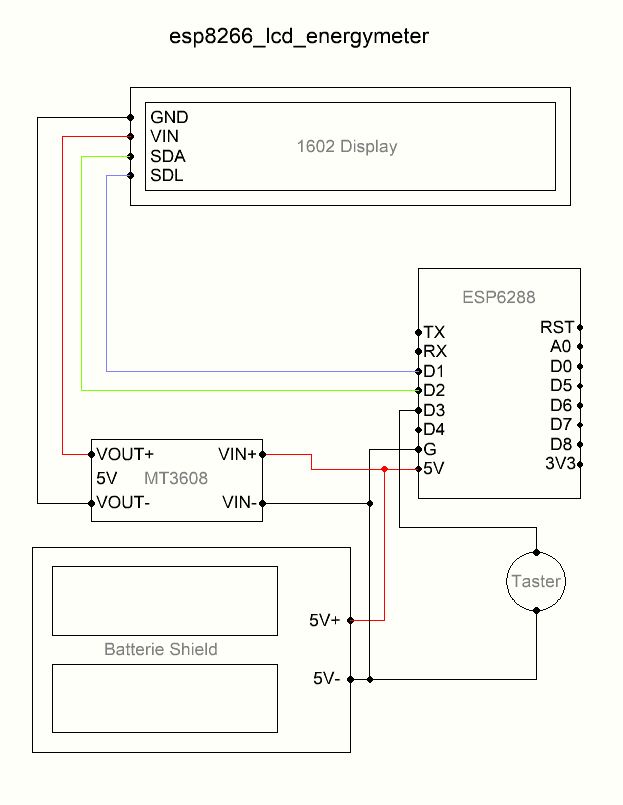

Schaltplan

Hinweise:

• Der MT3608 (Step-Up-Wandler) ist optional. Er sorgt für eine stabile Spannung von 5V für das LCD, selbst wenn die Batterie schwächer wird.
• Der ESP8266 muss nicht zwingend hinter dem MT3608 geschaltet sein, da er weniger empfindlich auf Spannungsschwankungen reagiert als das Display.
