Dieses Programm misst Entfernungen mit einem HC-SR04-Ultraschallsensor und zeigt die Werte auf einem SH1106 OLED-Display an. Es wurde für den ESP8266 (NodeMCU) entwickelt und nutzt die U8g2-Bibliothek zur Anzeige.

Ein Projekt zur Visualisierung von Energiedaten von Tasmota-Messgeräten mit einem ESP8266 und einem 1602 LCD.
Das Script fragt periodisch zwei Tasmota-Geräte nach ihrer gemessenen Leistung und zeigt diese auf dem Display an.
Ein einfacher Energie-Monitor.

Funktionen

Misst Entfernungen in Zentimetern (cm).
Zeigt den gemessenen Wert in großer Schrift auf dem OLED-Display an.

Hardwareanforderungen

ESP8266 NodeMCU
HC-SR04 Ultraschallsensor
SH1106 OLED-Display (128x64 Pixel)

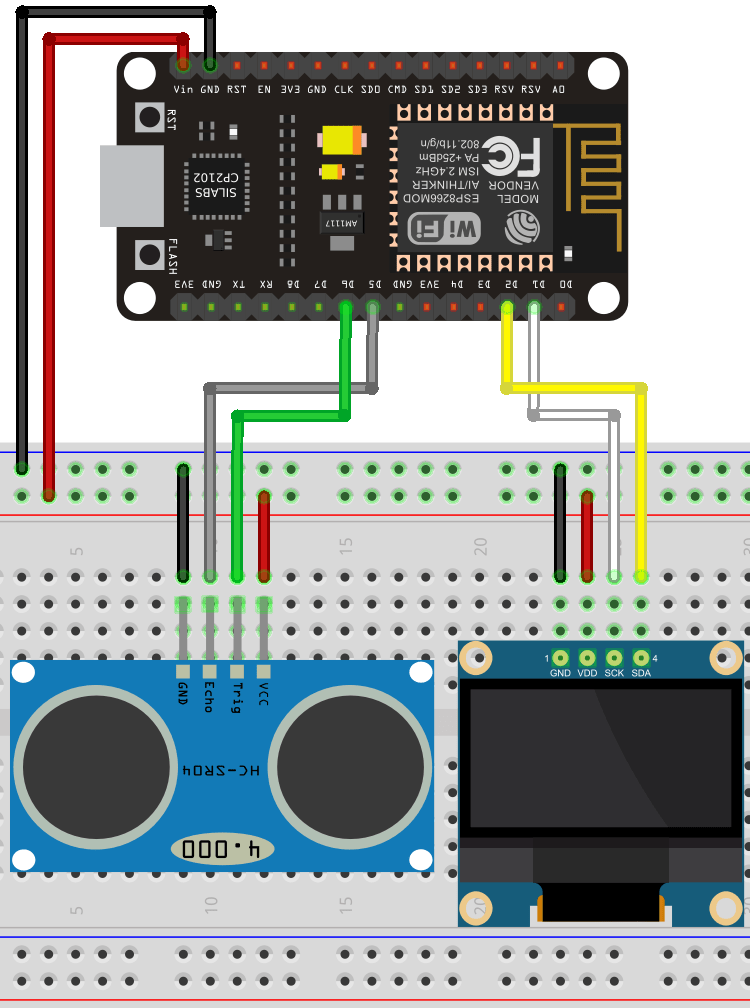

Anschlüsse

SH1106 OLED-Display

Sensor-Pin	ESP8266-Pin
VCC	5V
GND	GND
TRIG	D6 (GPIO12)
ECHO	D5 (GPIO14)

HC-SR04 Ultraschallsensor

Display-Pin	ESP8266-Pin
VCC	5V
GND	GND
SDA	D2 (GPIO4)
SCL	D1 (GPIO5)

Installation

Bibliotheken installieren: Stelle sicher, dass die folgende Bibliothek in deinem platformio.ini-Projekt installiert ist:

lib_deps =
    olikraus/U8g2 @ ^2.34.1

Code hochladen:

Kopiere den Code aus der Hauptdatei in dein PlatformIO-Projekt.
Verbinde den ESP8266 mit deinem Computer.
Lade den Code auf den ESP8266 hoch.,

Nutzung

Schließe die Hardware gemäß der oben angegebenen Tabelle an.
Starte das Programm.
Beobachte die gemessene Entfernung auf dem OLED-Display.
